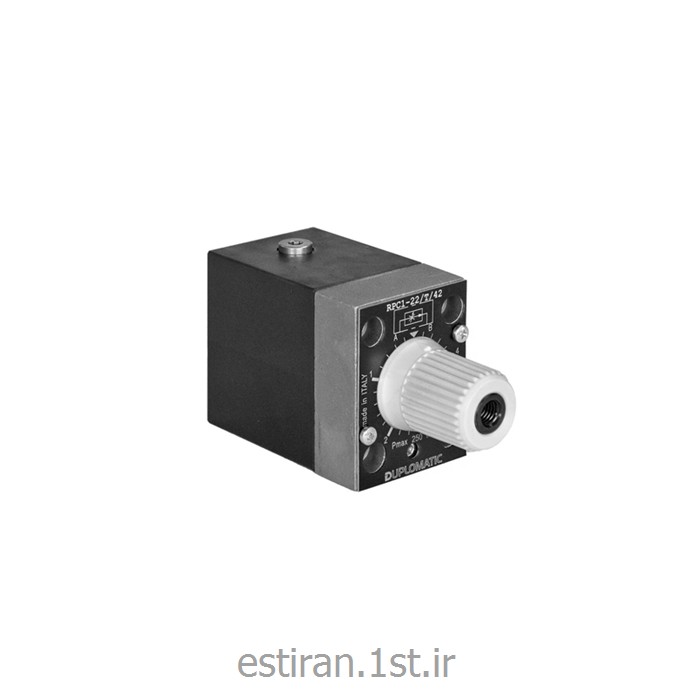

فلوکنترل سه‌راهه جبران فشار و دمای دوپلوماتیک مدل RPC1-T3

فلوکنترل سه‌راهه RPC1-T3 محصولی از برند ایتالیایی دوپلوماتیک (Duplomatic) است که جبران‌شده با فشار و دما بوده و با نصب زیرصفحه‌ای مطابق استاندارد ISO 6263-03 عرضه می‌شود. این شیر جریان لازم برای عملگر را کنترل کرده و مازاد جریان را در فشار سیستم (نه در فشار شیر اطمینان) به تانک تخلیه می‌کند و به این ترتیب مصرف انرژی سیستم را کاهش می‌دهد.

این شیر از دو تنگ‌شدگی سری تشکیل شده است: اولی توسط دستگیره مدرج تنظیم می‌شود و دومی که توسط فشار بالادست و پایین‌دست هدایت می‌شود، افت فشار ثابتی را در تنگ‌شدگی قابل‌تنظیم تضمین می‌کند. تنظیم دبی در بازه سه دور کامل دستگیره با نشانگر تعداد دور انجام می‌شود؛ نسخه تک‌دور (RPC1*/M) نیز بنا به سفارش موجود است. دستگیره با پیچ قفل‌کننده در هر موقعیتی ثابت می‌ماند.

این محصول با فشار کاری حداکثر ۲۵۰ بار و دبی کنترل‌شده حداکثر ۲۲ لیتر بر دقیقه، دقت جبران فشار ±۲٪ و دقت جبران دما (برای دبی‌های بالاتر از ۰.۵ لیتر بر دقیقه) حدود ۴٪ دارد. کاربرد آن در سیستم‌های هیدرولیک صنعتی است که به کنترل دقیق و کارآمد انرژی سرعت عملگر نیاز دارند.
