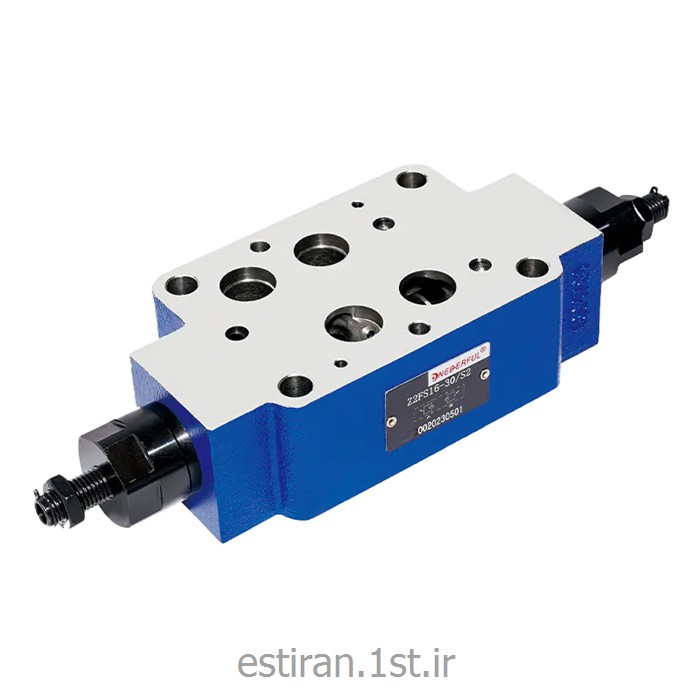

فلوکنترل دوبل زیر شیری بوش رکسروت (Bosch Rexroth) مدل Z2FS 16

فلوکنترل دوبل زیر شیری Z2FS 16 محصولی از برند آلمانی بوش رکسروت (Bosch Rexroth) است که به شکل صفحه‌ای (Sandwich Plate) طراحی شده و برای محدودکردن جریان دو پورت عملگر، در نصب‌های عمودی روی هم به کار می‌رود. این شیر با سایز نامی ۱۶ و سری اجزای 3X عرضه می‌شود و الگوی اتصال آن مطابق ISO 4401-07-07-0-05 است.

دو فلوکنترل متقارن در ساختار این محصول، جریان را در یک جهت با اسپول تنظیم‌شونده محدود کرده و در جهت مخالف امکان عبور آزاد را از طریق عملکرد شیر یک‌طرفه فراهم می‌کنند. بسته به نسخه انتخابی، می‌توان آن را برای تنظیم جریان تغذیه («S») یا تخلیه («S2») پیکربندی کرد. تنظیم دبی تنها با اسپیندل دارای شش‌گوش داخلی و مقیاس انجام می‌شود؛ چرخش پادساعتگرد دبی را افزایش و چرخش ساعتگرد آن را کاهش می‌دهد.

این محصول با فشار کاری حداکثر ۳۵۰ بار (تا ۴ میلیون چرخه بارگذاری) و دبی حداکثر ۲۵۰ لیتر بر دقیقه، گزینه پوشش ضدخوردگی بهبودیافته را نیز به‌صورت اختیاری دارد. کاربرد آن در تنظیم سرعت عملگرهای هیدرولیک با دبی بالا در ماشین‌آلات صنعتی سنگین است.
