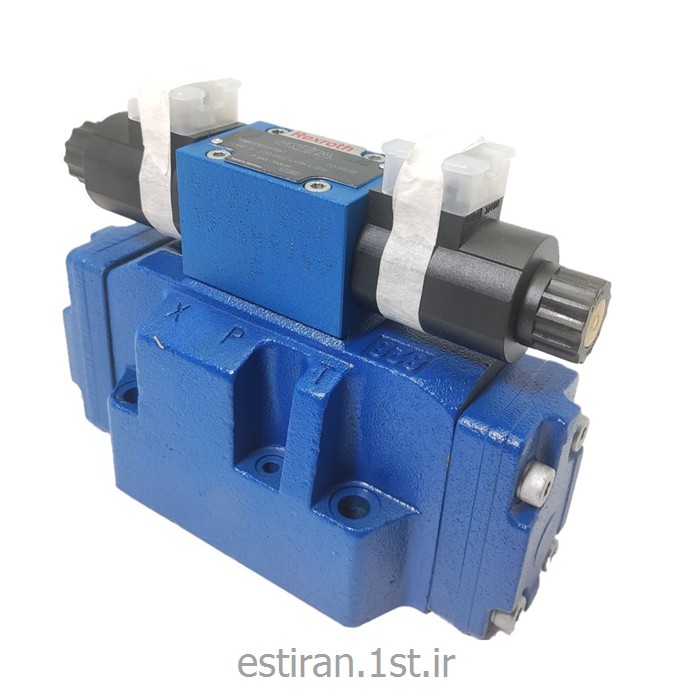

شیر کنترل جهت هیدرولیک پایلوت‌دار برقی رکسروت 4WEH16

شیرهای کنترل جهت پایلوت‌دار سری WEH ساخت برند معتبر رکسروت (Bosch Rexroth)، برای کاربردهایی با دبی بالا در مدارهای هیدرولیک صنعتی طراحی شده‌اند. برخلاف شیرهای مستقیم‌عمل، این سری از یک شیر پایلوت کوچک (کنترل‌کننده) برای هدایت یک اسپول اصلی بزرگ‌تر استفاده می‌کند و به همین دلیل قادر است دبی‌های بسیار بالاتری را با نیروی سولنوئید کمتر کنترل کند.

ساختار این شیرها شامل شیر اصلی (Main Valve) با بدنه، اسپول اصلی، فنر(های) بازگشت، و شیر پایلوت (Pilot Control Valve) با یک یا دو سولنوئید است. اسپول اصلی در حالت خاموش توسط فنر یا فشار در موقعیت مرکزی یا اولیه نگه داشته می‌شود. با فعال شدن سولنوئید شیر پایلوت، روغن پایلوت یکی از محفظه‌های فنر را تحت فشار قرار می‌دهد و اسپول اصلی را به سمت موقعیت سوئیچینگ حرکت می‌دهد. تامین و برگشت روغن پایلوت می‌تواند به‌صورت داخلی یا خارجی انجام شود.

این سری با طراحی مقاوم، قادر است فشارهای کاری تا ۳۵۰ بار و دبی تا ۳۰۰ لیتر بر دقیقه (در سایز ۱۶) را مدیریت کند. سولنوئید بویین دارای گواهی UR مطابق استاندارد UL 906 است و امکان استفاده از اهرم دستی مخفی (Concealed Manual Override) نیز فراهم شده. نسخه‌های اختیاری شامل تنظیم زمان سوئیچینگ، شیر پیش‌بار (Preload Valve) و پایش موقعیت اسپول نیز در دسترس است.

شیرهای WEH16 به دلیل استاندارد ساخت بالا و قابلیت اطمینان فوق‌العاده، به‌طور گسترده در یونیت‌های هیدرولیک صنعتی سنگین با دبی بالا، پرس‌های هیدرولیک، ماشین‌آلات ساختمانی و معدنی، و خطوط تولید صنعتی سنگین مورد استفاده قرار می‌گیرند.
