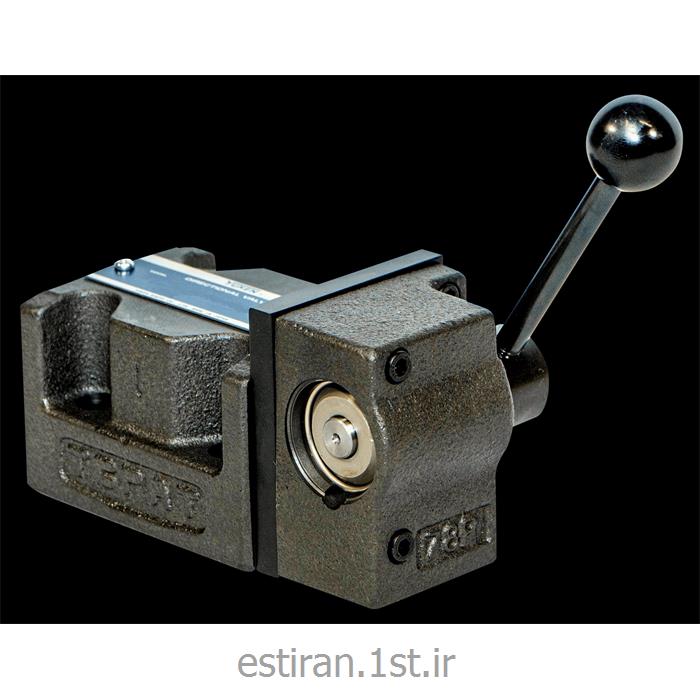

شیر کنترل جهت دستی اهرمی یوکن DMG-03

شیر کنترل جهت دستی (اهرمی) DMG-03 محصول شرکت یوکن (Yuken) ژاپن، یکی از برندهای شناخته‌شده در صنعت هیدرولیک، شیری چهارراهه با پورت‌های P، A، B و T است که برای جابه‌جایی دستی اسپول و تغییر جهت جریان روغن به کار می‌رود. این مدل مطابق استاندارد ISO 4401-05 (CETOP 5) روی زیرصفحه بسته می‌شود و نسبت به DMG-01 دبی بسیار بیشتری (تا 100 لیتر بر دقیقه) را پشتیبانی می‌کند. اسپول با اهرم دستی جابه‌جا می‌شود و موقعیت اهرم را می‌توان در پنج جهت مختلف تنظیم کرد؛ حداکثر گشتاور لازم برای حرکت اهرم 30 نیوتن‌متر است. این شیر در چهار نسخه عرضه می‌شود: سه‌وضعیتی با فنر مرکزگرا (3C)، سه‌وضعیتی بدون فنر با نگهدارنده (3D)، دووضعیتی بدون فنر (2D) و دووضعیتی با فنر برگشت (2B). حداکثر فشار کاری آن 25 مگاپاسکال (250 بار) است و حداکثر فشار پشت خط برگشت 16 مگاپاسکال (160 بار) مجاز است. اورینگ‌های سطح نصب همراه شیر ارائه می‌شود و نسخه سیل مخصوص سیالات فسفات‌استر نیز در دسترس است. این شیر برای کنترل دستی سیلندرها و موتورهای هیدرولیکی در مدارهای با دبی متوسط مناسب است. توجه: پورت T نباید به خطی وصل شود که امکان ایجاد ضربه فشار در آن وجود دارد.
