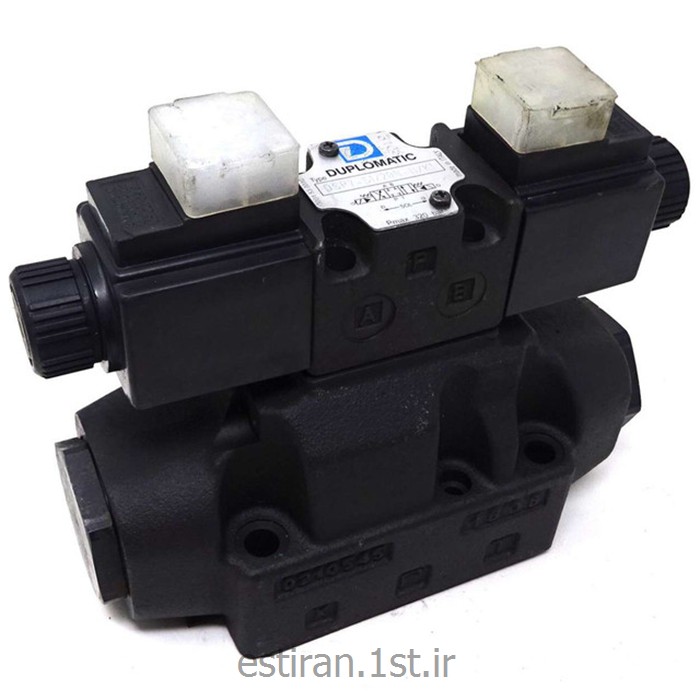

شیر کنترل جهت پایلوت‌عمل دوپلوماتیک مدل DSP7 (نسخه هیدرولیکی: DSC7)

شیر کنترل جهت DSP7 محصول برند معتبر ایتالیایی دوپلوماتیک (Duplomatic Motion Solutions) از نوع پایلوت‌عمل (Pilot Operated) است که برای کاربردهای صنعتی با دبی و فشار بالا طراحی شده است. این شیر از یک توزیع‌کننده هیدروپایلوت ۴ راهه با سطح نصب مطابق استاندارد ISO 4401-07 تشکیل شده که توسط یک شیر کنترل جهت سولنوئیدی با استاندارد ISO 4401-03 فرمان‌دهی می‌شود. نسخه هیدرولیکی این محصول با نام تجاری DSC7 عرضه می‌شود که در آن کنترل شیر از طریق پورت‌های هیدرولیکی X و Y انجام می‌گیرد، بدون نیاز به فرمان الکتریکی.

از نظر عملکردی، DSP7 با انواع مختلف اسپول و گزینه‌های کنترل بازشدگی قابل سفارش است. این شیر هم با فرمان سولنوئیدی و هم با فرمان هیدرولیکی از راه‌های X و Y قابل استفاده است. نسخه‌ای با فشار کاری بالا (H) نیز موجود است که حداکثر فشار کاری را تا ۴۲۰ بار افزایش می‌دهد. حداکثر دبی عبوری این شیر از پورت P به A، B و T برابر با ۳۰۰ لیتر بر دقیقه است.

از ویژگی‌های برجسته DSP7 می‌توان به قابلیت انتخاب نوع پایلوت (داخلی یا خارجی) و زهکشی (داخلی یا خارجی) بسته به نیاز مداری اشاره کرد؛ نسخه با زهکشی خارجی امکان تحمل فشار برگشتی بالاتر در خط تخلیه را فراهم می‌کند. همچنین گزینه‌های کنترلی نظیر کنترل کورس اسپول اصلی (گزینه C)، کنترل سرعت جابجایی اسپول اصلی (گزینه D) و ساب‌پلیت با رستریکتور روی خط P (گزینه P08) برای تنظیم دقیق‌تر عملکرد شیر در دسترس هستند. این محصول با پوشش استاندارد فسفاته سیاه عرضه می‌شود و در صورت درخواست، نسخه با پوشش روی-نیکل و مقاومت تا ۶۰۰ ساعت در برابر مه نمکی نیز قابل ارائه است.

از نظر کیفیت ساخت، سولنوئیدهای این شیر از نوع آرمیچر تر با کویل‌های قابل تعویض و قابلیت چرخش ۳۶۰ درجه هستند و با تغذیه DC یا AC در دسترس‌اند. درجه حفاظت الکتریکی بسته به نوع کانکتور از IP65 تا IP69K متغیر است. محدوده دمای محیط از ۲۰- تا ۵۰+ درجه سانتی‌گراد و محدوده دمای سیال از ۲۰- تا ۸۰+ درجه سانتی‌گراد است. این شیر با روغن‌های هیدرولیک پایه معدنی نوع HL و HM سازگار بوده و برای سیالات خاص مانند استرهای فسفاته، از آب‌بندهای FPM استفاده می‌شود.

شیر کنترل جهت DSP7 دوپلوماتیک به دلیل ظرفیت دبی و فشار بسیار بالا، قابلیت انتخاب نوع فرمان‌دهی (سولنوئیدی یا هیدرولیکی)، گزینه‌های متنوع کنترل جابجایی اسپول، و انطباق کامل با استانداردهای بین‌المللی، گزینه‌ای مطمئن برای استفاده در ماشین‌آلات صنعتی سنگین، پرس‌های هیدرولیک با ظرفیت بالا، تجهیزات معدنی و ساختمانی، و سایر سیستم‌های هیدرولیک نیازمند کنترل دقیق جریان و فشار سیال در مقیاس بزرگ به شمار می‌رود.

جدول مشخصات فنی
