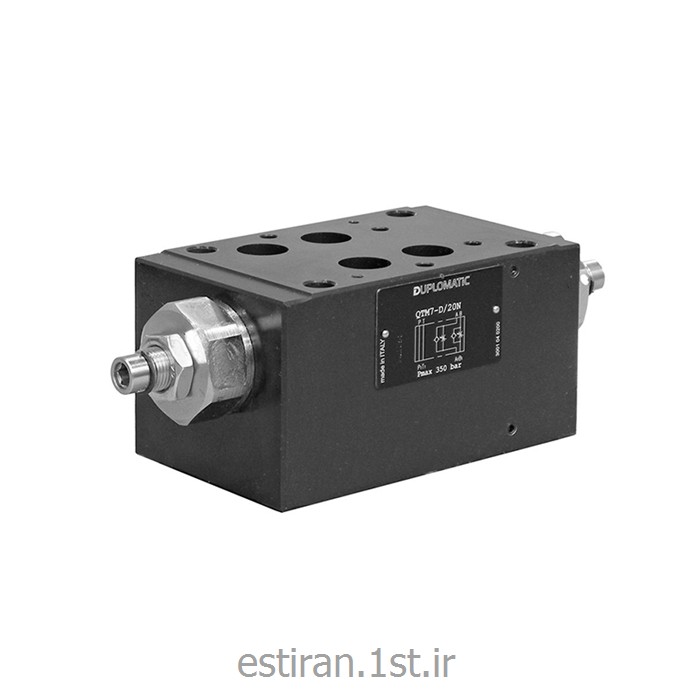

فلوکنترل زیر شیری دوپلوماتیک (Duplomatic) مدل QTM7

فلوکنترل زیر شیری QTM7 محصولی از برند ایتالیایی دوپلوماتیک (Duplomatic) است که به‌صورت ماژولار و مطابق استاندارد نصب ISO 4401-07 (سری 20) طراحی شده است. این محصول در واقع یک شیر تراتل/چک است که دارای شیر یک‌طرفه داخلی برای عبور آزاد جریان برگشتی (فشار بازشدن ۰.۷ بار) می‌باشد. نصب آن بدون نیاز به لوله‌کشی و تنها با میله‌ها یا بولت‌های مناسب، به‌صورت گروه‌های ماژولار فشرده انجام می‌شود.

این محصول در دو نسخه ارائه می‌شود: QTM7-SA با کنترل خروجی (meter-out) فقط روی پورت A، و QTM7-D با کنترل خروجی مستقل روی هر دو پورت عملگر A و B. تنظیم دبی با پیچ تنظیم شش‌گوش (کلید آلن ۸) همراه با مهره قفل‌کننده انجام می‌شود؛ چرخاندن پادساعتگرد پیچ، دبی عبوری را افزایش می‌دهد.

این فلوکنترل با فشار کاری حداکثر ۳۵۰ بار و دبی حداکثر ۳۰۰ لیتر بر دقیقه، برای کنترل سرعت عملگرهای هیدرولیک با دبی بالا در سیستم‌های ماژولار صنعتی مناسب است و با آب‌بند NBR (استاندارد برای روغن‌های معدنی) یا FPM (برای سیالات خاص مانند استرهای فسفاته) عرضه می‌شود.

جدول مشخصات فنی
