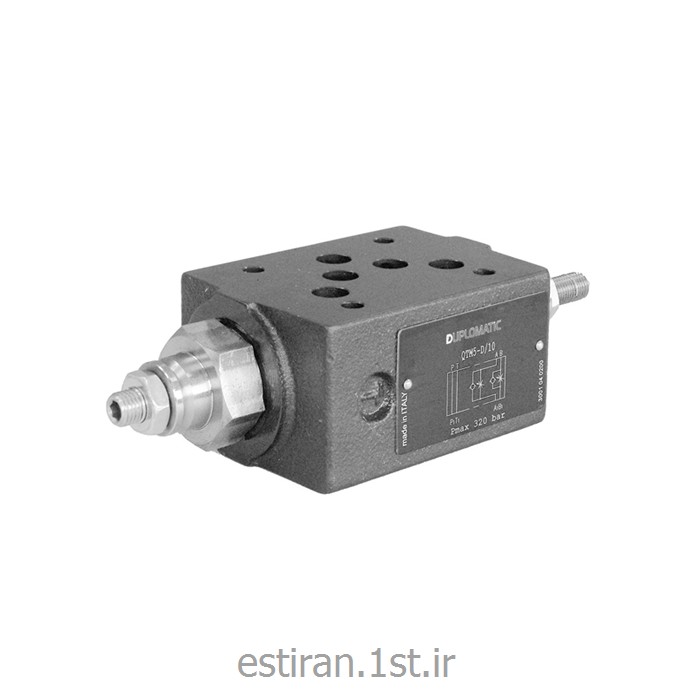

فلوکنترل زیر شیری دوپلوماتیک (Duplomatic) مدل QTM5

فلوکنترل زیر شیری QTM5 محصولی از برند ایتالیایی دوپلوماتیک (Duplomatic) است که به‌صورت ماژولار و مطابق استاندارد نصب ISO 4401-05 (سری 10) طراحی شده است. این شیر دارای شیر یک‌طرفه داخلی برای عبور آزاد جریان برگشتی (فشار بازشدن ۰.۵ بار) است و نصب آن بدون نیاز به لوله‌کشی و تنها با میله‌ها یا بولت‌های مناسب، به‌صورت گروه‌های ماژولار فشرده انجام می‌شود.

این محصول در نسخه‌های meter-out شامل D (کنترل روی خطوط A و B)، SA و SB (کنترل تک‌خطی)، و نسخه‌های meter-in شامل RD، RSA و RSB ارائه می‌شود. تنظیم دبی با پیچ تنظیم شش‌گوش (استاندارد) همراه با مهره قفل‌کننده یا دستگیره تنظیم K1 (اختیاری) انجام می‌شود؛ چرخاندن پادساعتگرد دبی را افزایش می‌دهد. پورت T اختیاری نیز در این مدل قابل تعبیه است.

این فلوکنترل با فشار کاری حداکثر ۳۵۰ بار و دبی حداکثر ۱۲۰ لیتر بر دقیقه، برای کنترل سرعت عملگرهای هیدرولیک با دبی نسبتاً بالا در سیستم‌های ماژولار صنعتی مناسب است و با آب‌بند NBR (استاندارد برای روغن‌های معدنی) یا FPM (برای سیالات خاص مانند استرهای فسفاته) عرضه می‌شود.

جدول مشخصات فنی
