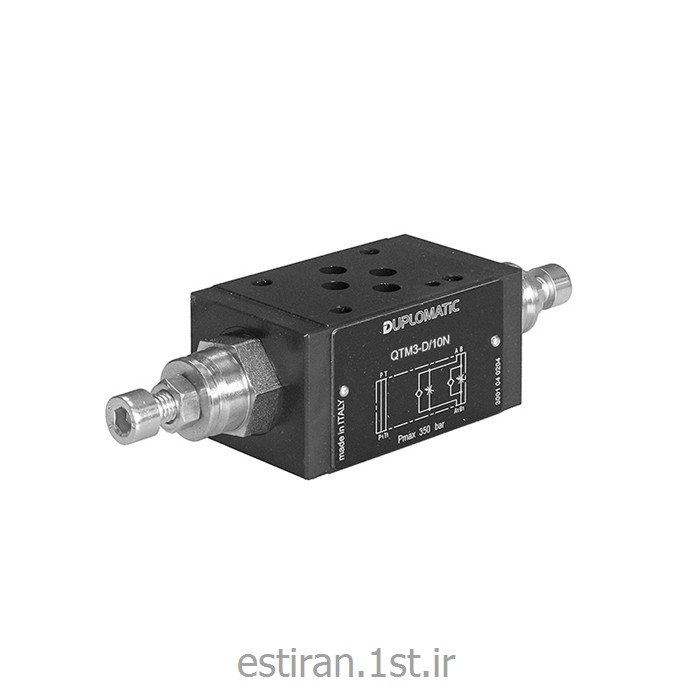

فلوکنترل زیر شیری دوپلوماتیک (Duplomatic) مدل QTM3

فلوکنترل زیر شیری QTM3 محصولی از برند ایتالیایی دوپلوماتیک (Duplomatic) است که به‌صورت ماژولار و مطابق استاندارد نصب ISO 4401-03 (سری 10) طراحی شده است. این شیر از نوع غیرجبران‌شده (non-compensated) است و دارای شیر یک‌طرفه داخلی برای عبور آزاد جریان برگشتی (فشار بازشدن ۰.۵ بار) می‌باشد. نصب آن بدون نیاز به لوله‌کشی و تنها با میله‌ها یا بولت‌های مناسب، به‌صورت گروه‌های ماژولار فشرده انجام می‌شود.

این محصول در نسخه‌های استاندارد D (کنترل meter-out روی خطوط A و B)، RD (کنترل meter-in روی خطوط A و B)، SA و SB (کنترل تک‌خطی) موجود است. همچنین نسخه‌های قابل‌برگشت G* (GD، GSA، GSB) نیز ارائه می‌شوند که با تعویض جهت نصب روی صفحه واسط OR، امکان انتخاب بین کنترل meter-in یا meter-out را فراهم می‌کنند. تنظیم دبی با پیچ شش‌گوش (استاندارد) یا دستگیره فشاری-قفل‌شونده (نسخه اختیاری CK3) صورت می‌گیرد.

این فلوکنترل با فشار کاری حداکثر ۳۵۰ بار، دبی حداکثر ۵۰ لیتر بر دقیقه در خطوط کنترل‌شده و ۷۵ لیتر بر دقیقه در خطوط آزاد، برای کنترل دقیق سرعت عملگرهای هیدرولیک در سیستم‌های ماژولار صنعتی مناسب است. پوشش استاندارد آن فسفاته سیاه است و گزینه پوشش روی-نیکل با مقاومت تا ۲۴۰ ساعت اسپری نمکی نیز به‌صورت اختیاری ارائه می‌شود.

جدول مشخصات فنی
