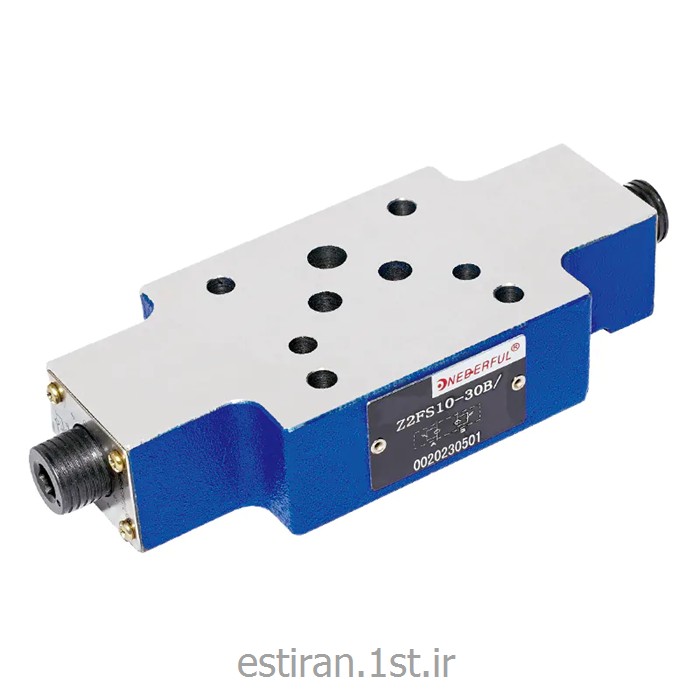

فلوکنترل دوبل زیر شیری بوش رکسروت (Bosch Rexroth) مدل Z2FS 10

فلوکنترل دوبل زیر شیری Z2FS 10 محصولی از برند آلمانی بوش رکسروت (Bosch Rexroth) است که به شکل صفحه‌ای (Sandwich Plate) طراحی شده و برای محدودکردن جریان اصلی یا جریان پایلوت دو پورت عملگر، در نصب‌های عمودی روی هم به کار می‌رود. این شیر با سایز نامی ۱۰ و سری اجزای 3X عرضه می‌شود و الگوی اتصال آن مطابق ISO 4401-05-04-0-05 است.

دو فلوکنترل متقارن در ساختار این محصول، جریان را در یک جهت محدود کرده و در جهت مخالف امکان عبور آزاد را از طریق عملکرد شیر یک‌طرفه فراهم می‌کنند. بسته به نحوه نصب، می‌توان آن را برای تنظیم جریان تغذیه (Supply) یا تخلیه (Discharge) پیکربندی کرد. تنظیم دبی با دستگیره چرخشی قفل‌شونده مدرج یا اسپیندل با شش‌گوش داخلی و مقیاس انجام می‌شود.

این محصول با فشار کاری حداکثر ۳۵۰ بار و دبی حداکثر ۱۶۰ لیتر بر دقیقه، در نسخه استاندارد و نسخه با مجرای روغن پایلوت (کانال X و Y) موجود است و گزینه پوشش ضدخوردگی نیز به‌صورت اختیاری ارائه می‌شود. کاربرد آن در تنظیم سرعت عملگرهای هیدرولیک و کنترل زمان سوئیچینگ شیرهای هدایت‌کننده پایلوت‌دار در ماشین‌آلات صنعتی است.
