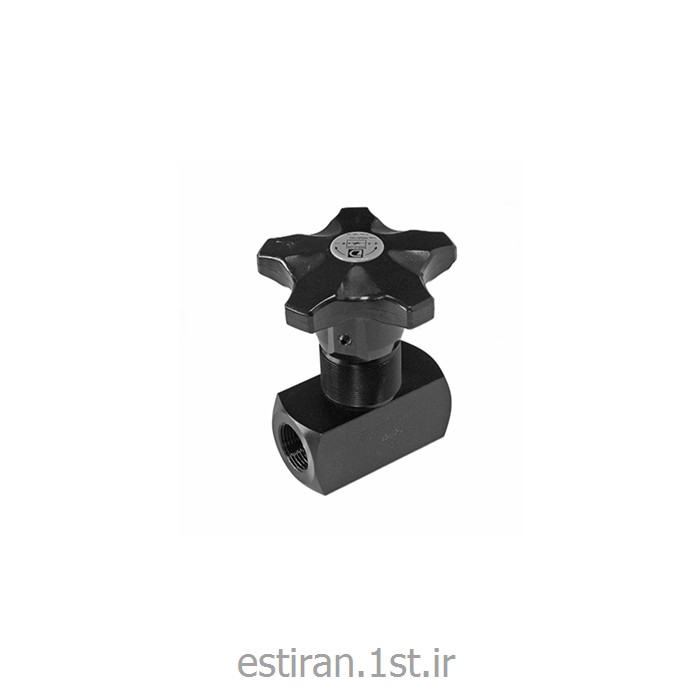

شیر تراتل دوطرفه دوپلوماتیک (Duplomatic) مدل RS

شیر تراتل دوطرفه RS محصولی از برند ایتالیایی دوپلوماتیک (Duplomatic) است که برای نصب این‌لاین (با پورت‌های رزوه‌ای) یا به‌صورت کارتریج داخل‌بلوکی (سری I) عرضه می‌شود. این شیر ساده و بدون جبران‌سازی است و برای تنظیم دبی جریان در هر دو جهت به کار می‌رود. تنظیم با یک تنگ‌شدگی مخروطی که در یک نشیمنگاه استوانه‌ای عمل می‌کند انجام می‌شود که خطی بودن خوبی در تنظیم دبی ارائه می‌دهد.

به دلیل آب‌بندی مناسب در حالت کاملاً بسته، این شیر می‌تواند به‌عنوان شیر قطع جریان (Shut-off) نیز استفاده شود. تمام نسخه‌ها با دستگیره تنظیم عرضه می‌شوند که با یک پیچ ساچمه‌ای عرضی در هر موقعیتی قابل قفل‌شدن است. این محصول در ۷ سایز با پورت رزوه‌ای (RS2 تا RS8، از ۱/۴ تا ۱٫۵ اینچ) و ۵ سایز کارتریج داخل‌بلوکی (RS2-I تا RS6-I) موجود است.

فشار کاری حداکثر این محصول بسته به سایز ۴۰۰ یا ۳۲۰ بار و دبی نامی آن از ۱۵ تا ۲۲۰ لیتر بر دقیقه متغیر است. کاربرد آن در سیستم‌های هیدرولیک صنعتی برای تنظیم ساده و اقتصادی سرعت جریان، بدون نیاز به مدارهای جبران‌شده پیچیده، است.

جدول مشخصات فنی عمومی (مشترک در تمام سایزها)

جدول عملکرد و ابعاد - نسخه پورت رزوه‌ای (RS)

جدول عملکرد - نسخه کارتریج داخل‌بلوکی (RS-I)
