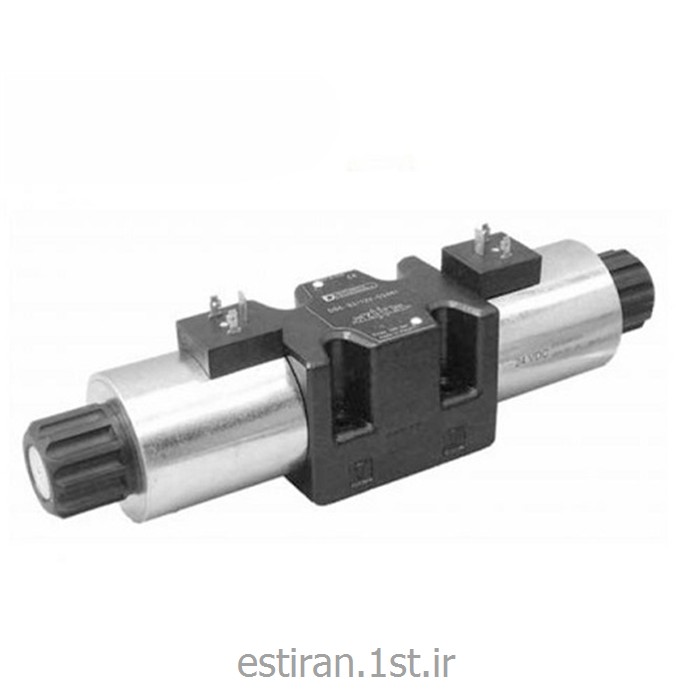

شیر برقی کنترل جهت دوپلوماتیک مدل DS5

شیر برقی کنترل جهت DS5 محصول برند معتبر ایتالیایی دوپلوماتیک (Duplomatic Motion Solutions) است که به‌صورت مستقیم‌عمل (Direct Acting) طراحی شده و از استاندارد نصب ساب‌پلیت ISO 4401-05 (معادل CETOP 5) پیروی می‌کند. این شیر برای کاربردهای صنعتی با دبی و فشار بالاتر نسبت به سری DS3 طراحی شده و بدنه آن از چدن با استحکام بالا و مسیرهای داخلی عریض ساخته شده تا افت فشار جریان سیال به حداقل برسد.

شیر DS5 در پیکربندی‌های ۳ یا ۴ راهه با انواع مختلف اسپول قابل تعویض و آرایش‌های پورت‌بندی متفاوت ارائه می‌شود. سولنوئیدهای آن از نوع آرمیچر تر (Wet Armature) با کویل‌های قابل تعویض هستند و امکان تغذیه با جریان مستقیم (DC) یا متناوب (AC) را دارند؛ کویل‌های DC همچنین می‌توانند از طریق کانکتورهای دارای پل یکسوکننده داخلی با برق AC نیز تغذیه شوند. حداکثر فشار کاری این شیر ۳۲۰ بار (در پورت‌های P، A و B) و حداکثر دبی مجاز آن ۱۵۰ لیتر بر دقیقه (نسخه DC) است.

از نسخه‌های ویژه این محصول می‌توان به نسخه دارای پورت زهکشی خارجی Y (External Drain) برای عملکرد در فشارهای بالا روی پورت T، نسخه Soft-Shifting با رستریکتور ثابت برای راه‌اندازی و توقف نرم عملگرها، و نسخه پیشرفته‌تر با دستگاه Soft-Shifting قابل تنظیم توسط کاربر اشاره کرد که امکان کنترل زمان جابجایی اسپول متناسب با سیکل ماشین و اینرسی قطعات متحرک را فراهم می‌کند.

از نظر کیفیت ساخت، بدنه شیر با پوشش استاندارد فسفاته سیاه عرضه می‌شود و در صورت درخواست، پوشش روی-نیکل با مقاومت تا ۲۴۰ ساعت در برابر مه نمکی نیز قابل ارائه است. درجه حفاظت الکتریکی آن بسته به نوع کانکتور از IP65 تا IP69K متغیر است. محدوده دمای محیط از ۲۰- تا ۵۰+ درجه سانتی‌گراد و محدوده دمای سیال از ۲۰- تا ۸۰+ درجه سانتی‌گراد است. این شیر با روغن‌های هیدرولیک پایه معدنی نوع HL و HM سازگار بوده و برای سیالات خاص مانند استرهای فسفاته، از آب‌بندهای FPM استفاده می‌شود.

شیر برقی DS5 دوپلوماتیک به دلیل ظرفیت دبی و فشار بالا، دقت عملکرد، قابلیت تنظیم زمان شیفت و انطباق کامل با استانداردهای بین‌المللی، گزینه‌ای مناسب برای استفاده در ماشین‌آلات صنعتی سنگین، پرس‌های هیدرولیک، تجهیزات ساختمانی، معدنی و کشاورزی، و سایر سیستم‌های هیدرولیک نیازمند کنترل دقیق جریان و فشار سیال به شمار می‌رود.

جدول مشخصات فنی
