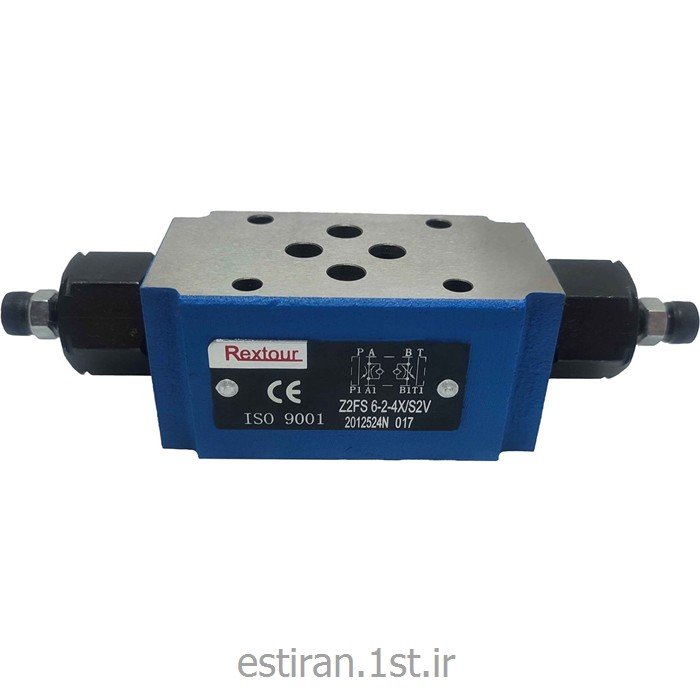

فلوکنترل دوبل زیر شیری بوش رکسروت (Bosch Rexroth) مدل Z2FS 6

فلوکنترل دوبل زیر شیری (تراتل/چک) Z2FS 6 محصولی از برند آلمانی بوش رکسروت (Bosch Rexroth) است که به شکل صفحه ساندویچی (Sandwich Plate) طراحی شده و برای محدودکردن جریان اصلی یا جریان پایلوت یک یا دو عملگر هیدرولیک به کار می‌رود. این شیر با سایز نامی ۶ و سری اجزای 4X عرضه می‌شود و الگوی اتصال آن مطابق ISO 4401-3، DIN 24340 فرم A، NFPA T3.4.1M R1 و ANSI B93.7 D03 است.

دو شیر تراتل/چک متقارن در ساختار این محصول، جریان را در یک جهت محدود کرده و در جهت مخالف امکان عبور آزاد را فراهم می‌کنند؛ بسته به نحوه نصب، عملکرد به‌صورت meter-in یا meter-out قابل تنظیم است. تنظیم دبی از طریق یکی از چهار نوع عنصر تنظیم (پیچ با مهره قفل‌کننده و کلاهک محافظ، دستگیره چرخشی قفل‌شونده مدرج، اسپیندل با شش‌گوش داخلی و مقیاس، یا دستگیره چرخشی مدرج) انجام می‌شود.

این شیر با فشار کاری حداکثر ۳۱۵ بار و دبی حداکثر ۸۰ لیتر بر دقیقه، در دو نسخه استاندارد (2Q، برای محدودکردن جریان اصلی) و نسخه با کنترل ظریف (1Q، برای محدودکردن جریان پایلوت) موجود است. کاربرد آن در تنظیم سرعت عملگرهای هیدرولیک و شیرهای هدایت‌کننده پایلوت‌دار در ماشین‌آلات صنعتی است.

جدول مشخصات فنی
