ترازیاب RUIDE RL-32 | ترازیاب اتوماتیک 32 برابر با دقت 1 میلی‌متر

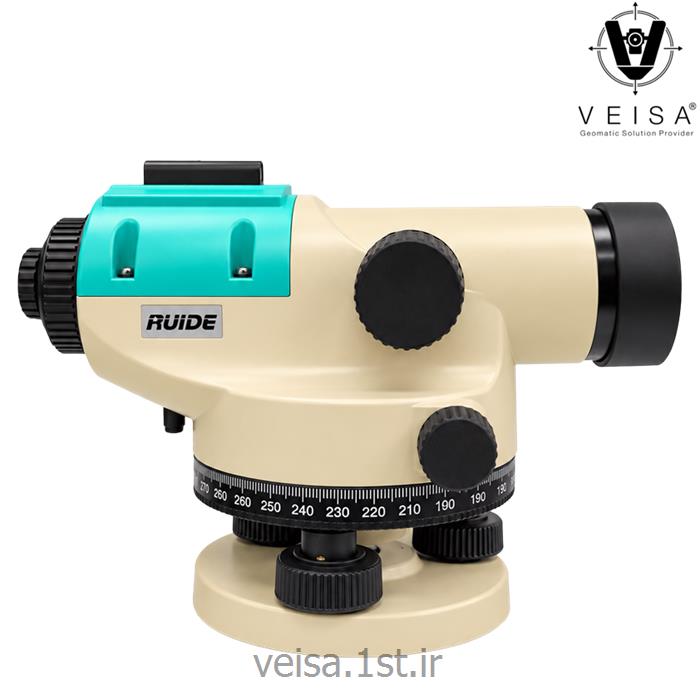

ترازیاب اتوماتیک RUIDE RL-32 یک نیوو یا ترازیاب اپتیکی مهندسی با بزرگنمایی 32 برابر است که برای عملیات دقیق ترازیابی، تعیین اختلاف ارتفاع، کنترل تراز و اجرای پروژه‌های عمرانی و نقشه‌برداری طراحی شده است.

این دستگاه با بهره‌گیری از کمپانساتور مغناطیسی اتوماتیک، تلسکوپ 32X، بدنه مقاوم فلزی و سیستم چرخش 360 درجه، گزینه‌ای کاربردی برای مهندسان نقشه‌برداری، پیمانکاران، دفاتر فنی، پروژه‌های ساختمانی، راه‌سازی و عملیات عمرانی محسوب می‌شود.

طبق مشخصات فنی منتشرشده برای RUIDE RL-32، دقت استاندارد دستگاه 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشتاست.

RUIDE RL-32 چه کاربردی دارد؟

ترازیاب یا نیوو (Auto Level) یکی از تجهیزات اصلی در عملیات نقشه‌برداری و عمرانی است که برای تعیین و کنترل اختلاف ارتفاع بین نقاط مختلف استفاده می‌شود.

در پروژه‌های ساختمانی، راه‌سازی و عمرانی، کنترل دقیق ارتفاع اهمیت زیادی دارد. RUIDE RL-32 می‌تواند برای کارهایی مانند:

• تعیین اختلاف ارتفاع بین دو یا چند نقطه - ترازیابی مسیر - کنترل ارتفاع فونداسیون - کنترل تراز کف و سقف - اجرای عملیات خاک‌برداری و خاک‌ریزی

• کنترل شیب و ارتفاع مسیر - راه‌سازی و جاده‌سازی - پروژه‌های عمرانی و ساختمانی - کنترل ارتفاع سازه‌های فلزی - نصب تجهیزات و ماشین‌آلات - عملیات محوطه‌سازی و تسطیح - نقشه‌برداری عمومی و مهندسی

مورد استفاده قرار گیرد.

بزرگنمایی واقعی 32 برابر

RUIDE RL-32 مجهز به تلسکوپ با بزرگنمایی 32X است. این میزان بزرگنمایی امکان مشاهده و قرائت دقیق‌تر میر نقشه‌برداری را در فواصل مختلف فراهم می‌کند.

بر اساس مشخصات منتشرشده برای RL-32، قطر دهانه عدسی شیئی 38 میلی‌متر، میدان دید حدود 1°20′ و حداقل فاصله فوکوس 0.5 متراست.

ترکیب بزرگنمایی 32 برابر و حداقل فاصله فوکوس کوتاه باعث می‌شود دستگاه هم برای ترازیابی در فواصل معمول پروژه و هم برای برخی اندازه‌گیری‌های نزدیک کاربرد مناسبی داشته باشد.

دقت 1 میلی‌متر در یک کیلومتر ترازیابی

یکی از مهم‌ترین مشخصات هر ترازیاب، دقت ترازیابی آن است.

برای RUIDE RL-32 دقت استاندارد 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشت اعلام شده است. این مشخصه RL-32 را در رده ترازیاب‌های دقیق و مناسب برای طیف گسترده‌ای از عملیات عمرانی و نقشه‌برداری قرار می‌دهد.

البته دقت عملیاتی نهایی یک ترازیاب تنها به مشخصات خود دستگاه وابسته نیست و عواملی مانند کیفیت میر، سه‌پایه، نحوه استقرار و تراز کردن دستگاه، شرایط جوی، طول دید و مهارت اپراتور نیز بر نتیجه اندازه‌گیری تأثیر می‌گذارند.

کمپانساتور مغناطیسی اتوماتیک

RUIDE RL-32 به کمپانساتور مغناطیسی دمپ‌شده (Magnetic Damped Compensator) مجهز است.

کمپانساتور در ترازیاب‌های اتوماتیک وظیفه دارد پس از تراز اولیه دستگاه، خط دید تلسکوپ را در محدوده عملکرد خود به‌صورت خودکار اصلاح کند.

مشخصات منتشرشده برای RL-32 شامل:

• نوع کمپانساتور: Magnetic Damped

• محدوده عملکرد: ±15′

• دقت کمپانساتور: ±0.6″

است.

وجود کمپانساتور اتوماتیک باعث می‌شود فرآیند ترازیابی سریع‌تر و کاربری دستگاه ساده‌تر شود و اپراتور پس از استقرار صحیح دستگاه، نیاز به تنظیم دستی خط دید برای هر قرائت نداشته باشد.

بدنه فلزی و طراحی مقاوم

یکی از ویژگی‌هایی که در معرفی RUIDE RL-32 مورد توجه قرار گرفته، ساختار مقاوم و بدنه فلزی دستگاه است.

بدنه مقاوم برای استفاده در محیط‌های کارگاهی و پروژه‌های عمرانی اهمیت زیادی دارد؛ زیرا تجهیزات نقشه‌برداری در طول پروژه ممکن است در معرض جابه‌جایی مداوم، گردوغبار، تغییرات دمایی و شرایط سخت کارگاهی قرار بگیرند.

طراحی مکانیکی مقاوم RL-32 آن را برای استفاده روزمره در پروژه‌های ساختمانی، عمرانی و نقشه‌برداری مناسب می‌کند.

چرخش 360 درجه

RUIDE RL-32 دارای سیستم حرکتی و نشانه‌روی مناسب برای کاربری ترازیابی بوده و امکان چرخش افقی دستگاه در محدوده 360 درجه را فراهم می‌کند.

این ویژگی باعث می‌شود اپراتور بتواند پس از استقرار دستگاه، نقاط مختلف اطراف دستگاه را بدون جابه‌جایی سه‌پایه مورد نشانه‌روی و قرائت قرار دهد.

تلسکوپ با تصویر مستقیم

تصویر تلسکوپ RUIDE RL-32 مستقیم (Erect) است؛ بنابراین مشاهده میر و هدف از طریق چشمی دستگاه به شکل طبیعی انجام می‌شود.

تلسکوپ 32 برابر دستگاه برای عملیات معمول ترازیابی و قرائت میر طراحی شده و به دلیل بزرگنمایی مناسب، امکان هدف‌گیری و مشاهده دقیق‌تر را فراهم می‌کند.

RUIDE RL-32:

ترازیاب حرفه‌ای 32 برابر با دقت 1 میلی‌متر، گزینه اقتصادی و مطمئن برای پروژه‌های عمرانی و نقشه‌برداری.

RUIDE RAL 2:

ترازیاب نسل جدید 32 برابر با دقت 1 میلی‌متر، کمپانساتور دقیق‌تر 0.3″ و حفاظت IP67، مناسب پروژه‌های حرفه‌ای و شرایط کاری سخت.

ترازیاب RUIDE RL-32 برای چه پروژه‌هایی مناسب است؟

RL-32 برای طیف وسیعی از پروژه‌های مهندسی و عمرانی قابل استفاده است، از جمله:

پروژه‌های ساختمانی

• کنترل تراز فونداسیون - کنترل ارتفاع کف - اجرای سازه

• کنترل ارتفاع ستون‌ها و صفحات ستون - کنترل تراز اجزای سازه

راه‌سازی و پروژه‌های عمرانی

• ترازیابی مسیر - کنترل ارتفاع نقاط

• عملیات خاک‌برداری و خاک‌ریزی - تسطیح زمین - کنترل شیب - اجرای زیرسازی

نقشه‌برداری مهندسی

• برداشت اختلاف ارتفاع - ترازیابی نقاط

• کنترل نقاط ارتفاعی - عملیات نقشه‌برداری عمومی - کنترل ارتفاع در پروژه‌های عمرانی

مزایای ترازیاب RUIDE RL-32

• بزرگنمایی 32 برابر

• دقت استاندارد 1.0 میلی‌متر در یک کیلومتر ترازیابی رفت و برگشت - کمپانساتور اتوماتیک مغناطیسی - دقت کمپانساتور حدود 0.6 ثانیه قوسی - محدوده عملکرد کمپانساتور ±15′ - تصویر مستقیم

• بدنه فلزی و مقاوم - حداقل فاصله فوکوس حدود 0.5 متر - قطر عدسی شیئی 38 میلی‌متر - میدان دید حدود 1°20′ - سیستم قرائت دایره افقی

• مناسب برای پروژه‌های ساختمانی، راه‌سازی و نقشه‌برداری - مناسب برای استفاده‌های حرفه‌ای و کارگاهی - ارائه در هاردکیس مخصوص طبق بسته‌بندی عرضه‌شده توسط فروشنده

مشخصات فنی فوق بر اساس چند منبع منتشرکننده مشخصات RL-32 گردآوری شده است و در منابع فنی مستقل، دقت 1.0 میلی‌متر، بزرگنمایی 32X، عدسی 38 میلی‌متر، فوکوس 0.5 متر و کمپانساتور ±0.6″ برای این مدل ثبت شده است.

سال تولید RUIDE RL-32

این محصول در عرضه‌های مختلف با سال تولید متفاوت مشاهده شده است؛ برای نمونه، منابع قدیمی‌تر RL-32 را با سال‌های تولید 2021 تا 2026 معرفی کرده‌اند.

تکنولوژی نیکون ژاپن

خدمات و شرایط خرید از ویسا

ترازیاب RUIDE RL-32 در بازار ایران همراه با خدمات ارائه‌شده توسط فروشنده عرضه می‌شود.

شرایط اعلام‌شده برای این محصول در فروشگاه ویسا:

• ارسال رایگان به سراسر کشور

• 1 سال گارانتی تعویض کل دستگاه با شرایط مندرج در کارت گارانتی - ارائه هاردکیس مخصوص - خدمات پس از فروش

• پشتیبانی و مشاوره برای انتخاب تجهیزات نقشه‌برداری

• شرایط گارانتی، ارسال و خدمات پس از فروش مربوط به فروشنده است و باید مطابق شرایط فعلی فروشگاه در زمان خرید درج شود.

تفاوت ترازیاب، تئودولیت و توتال استیشن چیست؟

یکی از اشتباهات رایج هنگام جستجوی تجهیزات نقشه‌برداری، قرار دادن ترازیاب، تئودولیت و توتال استیشن در یک گروه عملکردی یکسان است.

ترازیاب (Auto Level / نیوو) عمدتاً برای تعیین اختلاف ارتفاع و اجرای عملیات ترازیابی استفاده می‌شود.

تئودولیت برای اندازه‌گیری دقیق زاویه‌های افقی و قائم کاربرد دارد.

توتال استیشن علاوه بر اندازه‌گیری زاویه‌های افقی و قائم، قابلیت اندازه‌گیری فاصله را نیز دارد و از این اطلاعات برای محاسبه مختصات و ارتفاع نقاط استفاده می‌کند.

بنابراین اگر هدف اصلی شما تعیین اختلاف ارتفاع، کنترل تراز و اجرای عملیات نیولینگ باشد، ترازیاب اتوماتیک مانند RUIDE RL-32 ابزار تخصصی و مناسبی برای این کار است.

جمع‌بندی

ترازیاب RUIDE RL-32 یک نیوو اتوماتیک 32 برابر برای عملیات ترازیابی و کنترل ارتفاع در پروژه‌های عمرانی و نقشه‌برداری است.

بزرگنمایی 32 برابر، دقت استاندارد 1 میلی‌متر در کیلومتر، کمپانساتور مغناطیسی اتوماتیک، بدنه فلزی مقاوم، سیستم نشانه‌روی 360 درجه و طراحی مناسب برای استفاده کارگاهی، از مهم‌ترین ویژگی‌های این دستگاه هستند.

اگر برای پروژه ساختمانی، راه‌سازی، محوطه‌سازی، کنترل فونداسیون یا نقشه‌برداری مهندسی به دنبال خرید ترازیاب 32 برابر دقیق و مقاوم هستید، RUIDE RL-32 می‌تواند یکی از گزینه‌های مناسب در این رده باشد.

انتخاب دستگاه باید بر اساس دقت موردنیاز پروژه، کیفیت اپتیک، کیفیت کمپانساتور، شرایط کاری و خدمات پس از فروش انجام شود. RL-32 با دقت 1 میلی‌متر و بزرگنمایی 32X در رده ترازیاب‌های دقیق و حرفه‌ای قرار می‌گیرد.
